1 项目需求
1.1 项目基本情形及需求
油田重点危险站库大多处于没有人烟的沙漠深处,,,,,清静使命很是重,,,,,现在常用的安保步伐是在站库的围墙周围装置通例视频监控及红外对射装置,,,,,由于装置的距离紧邻站区围墙,,,,,当摄像机发明不法入侵职员时,,,,,安保职员无法实时做出有用的处置惩罚。。。有些油田在进入重点站库的主干道设立执勤点,,,,,花钱艰辛费人,,,,,不可很好的抵达效果。。。

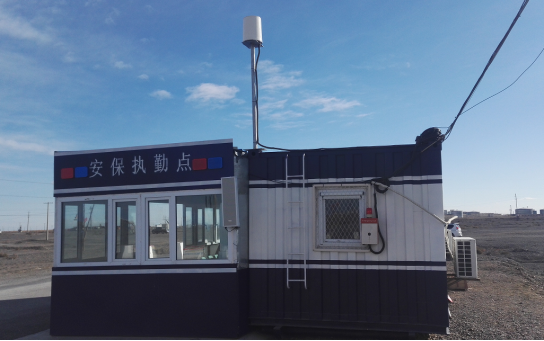

某油田值勤点使用我公司雷达
1.2 雷达预警系统经济性

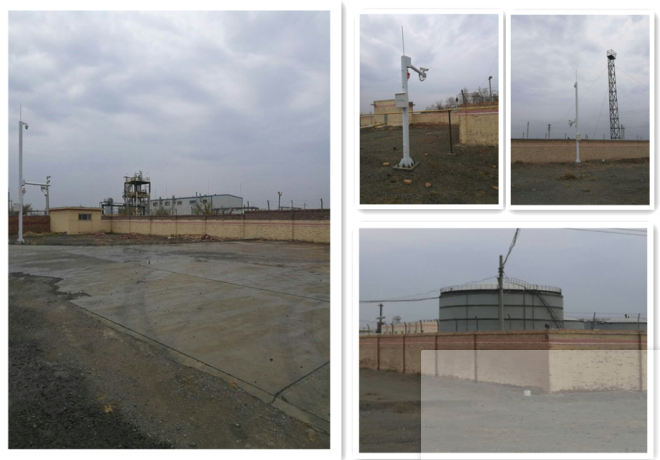

某油田重点安保注输站周围情形
油田重点安保站库大多地处荒原戈壁,,,,,周围人烟希罕,,,,,站区周围重大,,,,,路口较多,,,,,若是完全凭证安排古板摄像机,,,,,可能要抵达近百台,,,,,并且无法抵达1.5km内提前自动预警的效果。。。雷达预警系统,,,,,使用2台摄像机配合雷达即可抵达一样平常站库的安保需求。。。因此,,,,,在经济性上雷达预警系统更有优势,,,,,同时,,,,,效果也更佳。。。

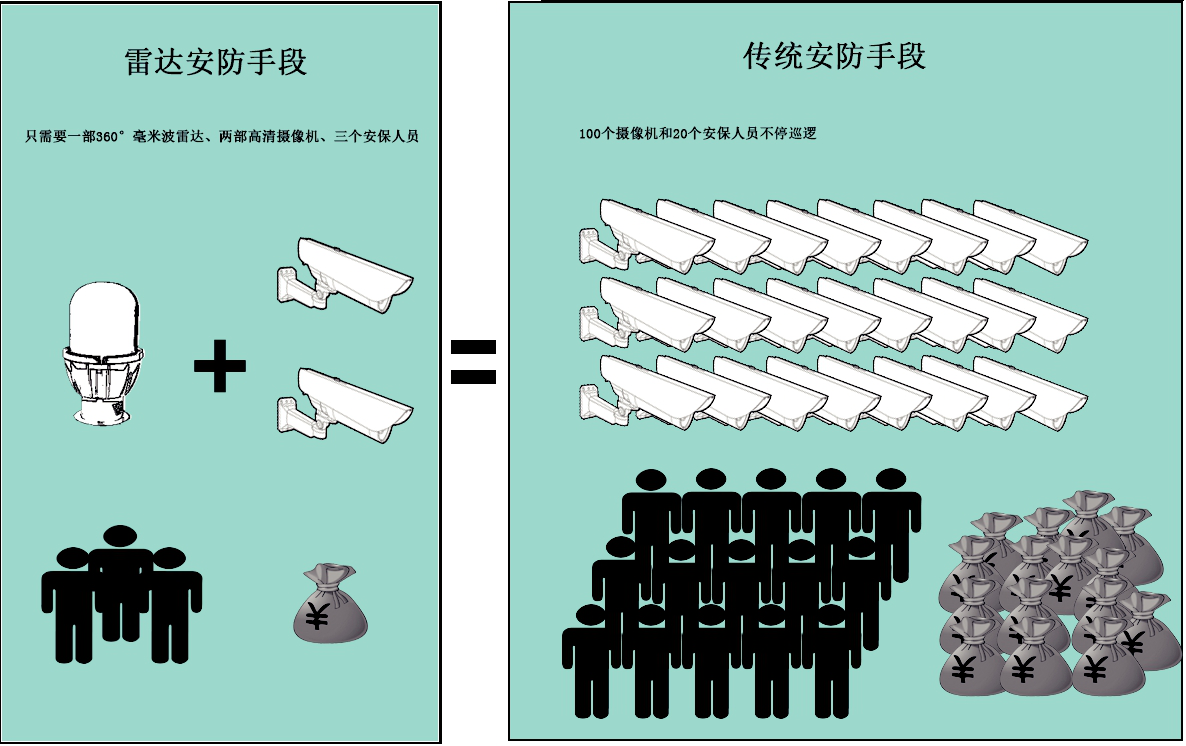

经济性比照示意图
2 计划设计
接纳两台雷达即可无缝笼罩整个重点站库周边区域。。。如下图所示,,,,,红色区域A和橙色区域B为雷达辐射规模。。。站库处于A、B两套系统的交集中,,,,,周围形成一个有用扫描区域,,,,,把站区完全包括在内,,,,,任何想要靠近站区的职员、车辆都会被雷达发明。。。雷达从周围采油站引取,,,,,就近接入油田局域网。。。

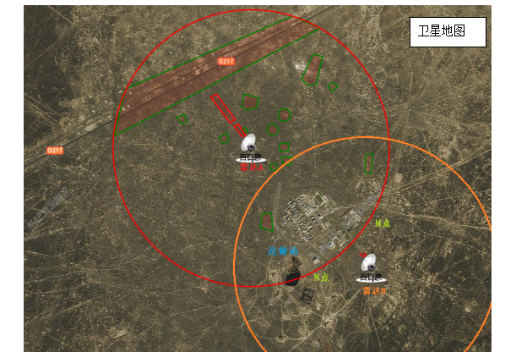

两台雷达区域笼罩图
3 装备相关信息
3.1周界雷达
1)型号:GES-J360-1.5
2)扫描方法:机械扫描,,,,,360度旋转,,,,,
3)雷达事情体制:全相参线性调频一连波雷达
4)最大有用笼罩区域
人(RCS=0.5 m2):≥1000m
车(RCS=10 m2):≥1500m
5)目的径向探测速率:3km/h~120km/h
6)近距离盲区:≤20m
7)丈量区分力
方位角丈量区分力:15°(设计包管)
测距区分力:≤15m(设计包管)
8)丈量精度
方位角丈量精度:≤7°(设计包管)
测距精度:≤3m(设计包管)
9)天线波束事情模式
a.方位:360°一连扫描或恣意扇形扫描,,,,,扫描速率:24~96°/s;;;
b.俯仰:不可调。。。
10)天线参数:天线增益:≥23dB(设计包管)
11)波束宽度:方位≤7±0.5°,,,,,俯仰≤10±0.5°(设计包管)。。。
12)脉冲峰值发射功率:≤5W(设计包管)
13)外部通讯接口:以太网接口
14)供电:直流24V(23~27V)供电,,,,,平均功耗小于35W,,,,,开机瞬时电流小于1.5A。。。
15)适用规模:
a、野外重点站库、设施、职员值班场合院墙外周界安防,,,,,对一公里内侵入目的实时发明、报警。。。
b、对远程预警雷达辐射规模中,,,,,被山包、树木、修建物遮挡的死角举行增补。。。
3.2 高清一体化PTZ摄像机
1)型号:IDS-2DY9253IAXA(B),
2)机芯功效:
l 焦距f=6.7~350mm,,,,,53倍光学变倍,,,,,12倍数字变倍
l 支持超低照度,,,,,0.02Lux/F1.6(彩色),,,,,0.002Lux/F1.6(是非),,,,,0 Lux with IR
l 激光距离1000m
3)云台功效
l 水平偏向360°一连旋转,,,,,笔直偏向-90°(向下)~40°(上仰),无监视盲区
l 水平预置点速率最高可达100°/s,笔直预置点速率最高可达40°/s
l 支持300个预置位,并具有预置点视频冻结功效
4)补光方法:夜间补光:红外/激光
3.3 装备杆
一体式雷达专用装备杆,,,,,一体式摄像机专用装备杆(提供图纸设计)。。。
3.4软件
使用宝运莱公司雷达专用监控软件。。。
3.5 网络传输
使用光纤,,,,,就地接入油田局域网。。。
4工程建成后效果
雷达预警系统项目实验后预计可以抵达如下效果:
1)、对一切进入站库安保区域的职员、车辆等提前做到预警。。。
2)、在重点警界区域内,,,,,对突入目的迅速发明、判别、定位、跟踪和动态监控,,,,,同时获取动态影像。。。

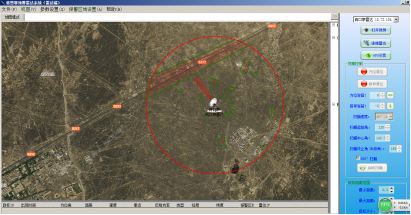

3)、将目的位置、偏向、速率、图像、视频合成在监控界面中显示。。。便于值班职员判别信息。。。
4)、只需少数职员即可对站库以致周围井区、路口举行广域防护、监视。。。
5)、多客户端审查,,,,,利便差别岗位、差别权限职员举行多所在操作,,,,,盘问。。。

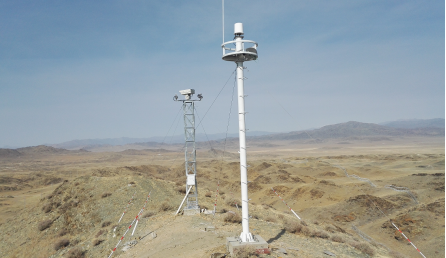

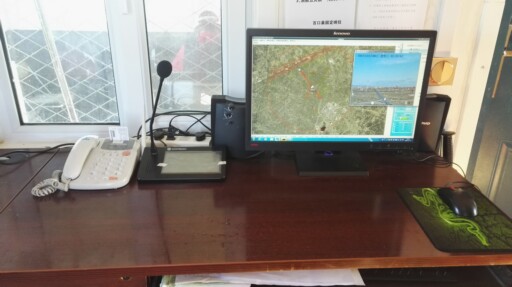

正在装置使用雷达安防图
